英特爾加速製程與封裝創新

2021-07-28
分類 : 產業速報
0
A A
0
英特爾加速製程與封裝創新

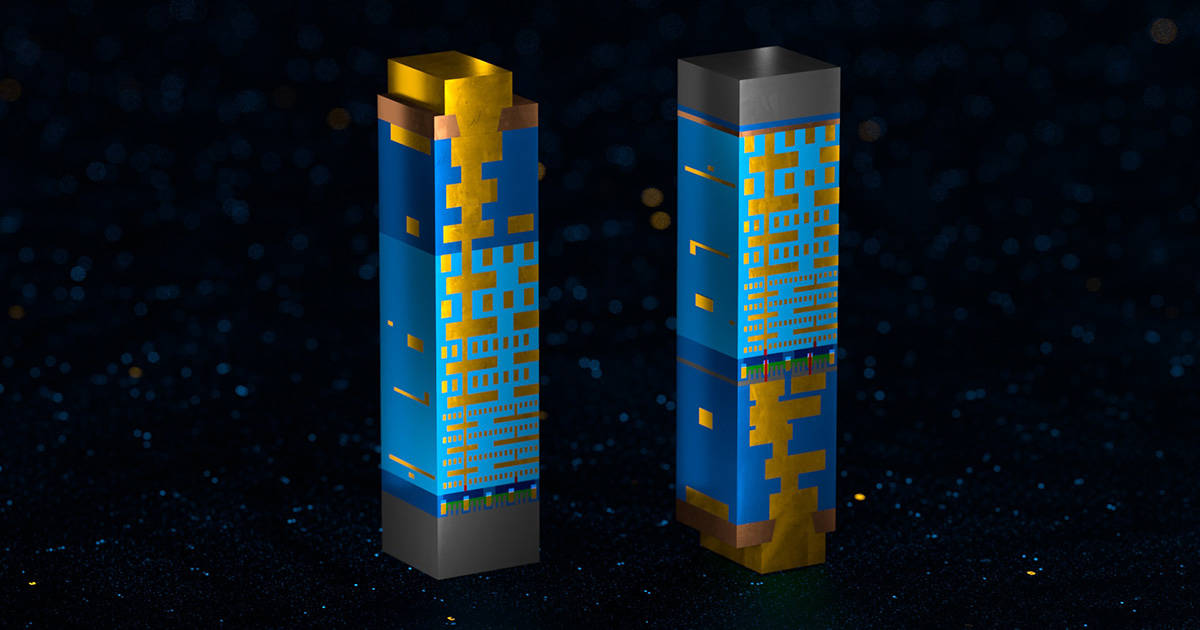

圖左顯示了電源線和訊號線混合在晶圓頂部的設計;圖右顯示了新的 PowerVia 技術。 (圖片來源:Intel Corporation)

英特爾公司首次詳盡揭露其製程與封裝技術的最新路線規劃,並宣布一系列基礎創新,為2025年及其之後的產品注入動力。除了首次發表全新電晶體架構RibbonFET外,尚有稱作PowerVia之業界首款背部供電的方案。英特爾亦強調迅速轉往下一世代EUV工具的計畫,稱之為高數值孔徑(High NA)EUV。英特爾有望獲得業界首款High NA EUV量產工具。

產業早已意識到,目前以奈米為基礎的製程節點命名方式,並不符合自1997年起採用閘極長度為準的傳統。英特爾今日公布其製程節點全新的命名結構,創造清晰並具備一致性的架構,給予客戶更為精確的製程節點認知。隨著英特爾成立Intel Foundry Services,這種重要性更勝以往。英特爾執行長基辛格(Pat Gelsinger)表示:今天所揭曉的各種創新,不僅開展了英特爾的產品路線規劃,它們對於我們晶圓代工的客戶也相當重要。

英特爾技術專家們以新的節點命名方式,詳述下列未來製程與效能藍圖規劃,以及各節點所具備的創新技術:

•Intel 7:植基於FinFET(鰭式場效電晶體)最佳化,相較Intel 10nm SuperFin每瓦效能可提升大約10%~15%。Intel 7將會使用在2021年的Alder Lake用戶端產品,以及2022年第一季量產的Sapphire Rapids資料中心產品。

•Intel 4:全面使用極紫外光(EUV)微影技術,透過超短波長的光,印製極小的形狀。伴隨每瓦效能提升約20%,以及面積改進,Intel 4將於2022下半年準備量產,2023年開始出貨,client用戶端Meteor Lake和資料中心Granite Rapids將率先採用。

•Intel 3:進一步汲取FinFET最佳化優勢與提升EUV使用比例,以及更多的面積改進, Intel 3相較Intel 4約能夠提供18%的每瓦效能成長幅度。Intel 3將於2023下半年準備開始生產。

•Intel 20A:以RibbonFET和PowerVia這2個突破性技術開創埃米(angstrom)時代。RibbonFET為英特爾環繞式閘極(Gate All Around)電晶體的實作成果,亦將是自2011年推出FinFET後,首次全新電晶體架構。此技術於較小的面積當中堆疊多個鰭片,於相同的驅動電流提供更快的電晶體開關速度。PowerVia為英特爾獨特、業界首次實作的背部供電,藉由移除晶圓正面供電所需迴路,以達最佳化訊號傳遞工作。Intel 20A預計將於2024年逐步量產。英特爾也很高興公布Qualcomm將採用Intel 20A製程技術。

•2025與未來:Intel 20A之後,改良自RibbonFET的Intel 18A已進入開發階段,預計於2025年初問世,將為電晶體帶來另一次的重大性能提升。英特爾也正在定義、建立與佈署下一世代的EUV工具,稱之為高數值孔徑EUV,並有望獲得業界首套量產工具。英特爾正與ASML緊密合作,確保這項業界突破技術能夠成功超越當代EUV。

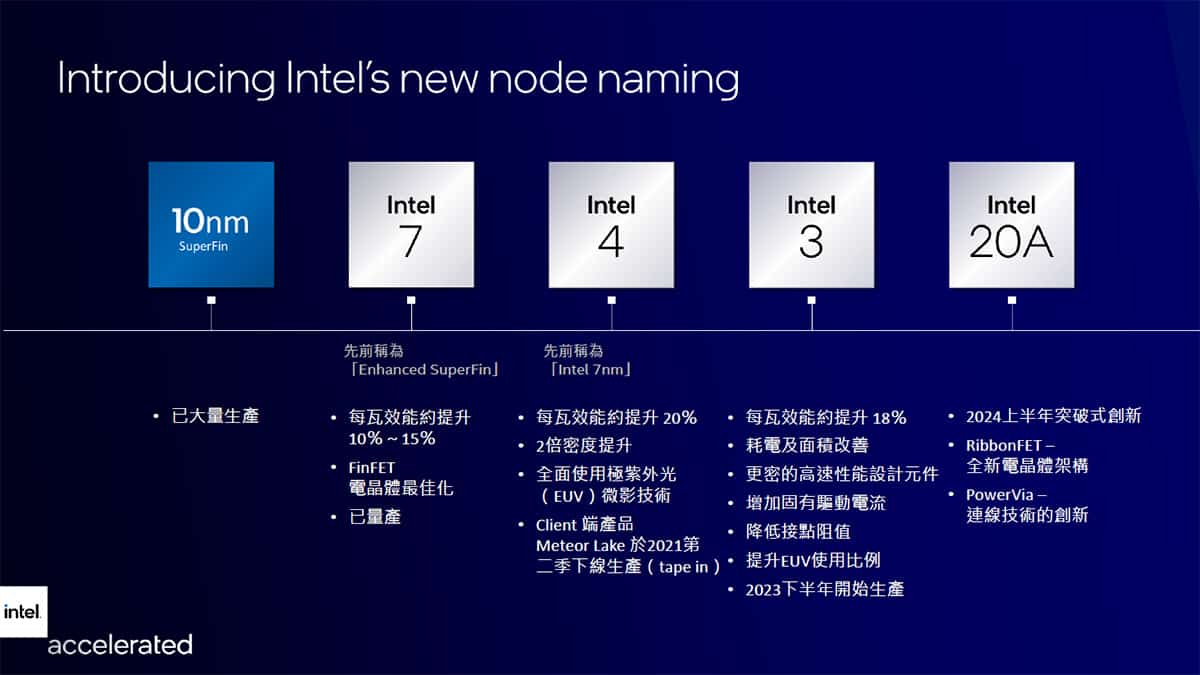

1200-英特爾各節點創新技術

英特爾擁有基礎製程創新的悠久歷史,推動產業前進並破除限制。在90奈米領銜轉換至應變矽,於45奈米採用高介電常數金屬閘極,於22奈米導入鰭式場效電晶體,Intel 20A將會是另外一個製程技術的分水嶺,提供2個突破性創新:RibbonFET和PowerVia。

英特爾新的IDM 2.0策略,對於實現摩爾定律優勢而言,封裝變得越來越重要。英特爾宣布AWS將是第一個採用IFS封裝解決方案的客戶,並同步提供下列先進封裝藍圖規劃的遠見。

•EMIB:自2017年產品出貨開始,以首款2.5D嵌入式橋接解決方案持續引領產業。Sapphire Rapids將會是首款量產出貨,具備EMIB (embedded multi-die interconnect bridge) 的Intel® Xeon®資料中心產品。它也會是業界首款具備4個方塊晶片的裝置,提供等同於單一晶片設計的效能。Sapphire Rapids之後,下一世代的EMIB將從55微米凸點間距降至45微米。

•Foveros:汲取晶圓級封裝能力優勢,提供首款3D堆疊解決方案。Meteor Lake將會是Foveros在client用戶端產品實作的第二世代,其具備36微米凸點間距,晶片塊橫跨多種製程節點,熱設計功耗從5至125瓦。

•Foveros Omni:採用晶片與晶片連結與模組化設計,提供不受限的靈活高效能3D堆疊技術。Foveros Omni允許混合多個頂層晶片塊與多個基底晶片塊,以及橫跨多種晶圓廠節點的分拆晶片(die disaggregation)設計,預計將於2023年準備大量生產。

•Foveros Direct:為降低互連電阻,改採直接銅對銅接合技術,模糊了晶圓製造終點與封裝起點的界線。Foveros Direct能夠達成低於10微米的凸點間距,提升3D堆疊一個量級的互連密度,為原先被認為無法達成的功能性晶片分割開啟新頁。Foveros Direct是Foveros Omni的補充技術,同樣預計於2023年問世。

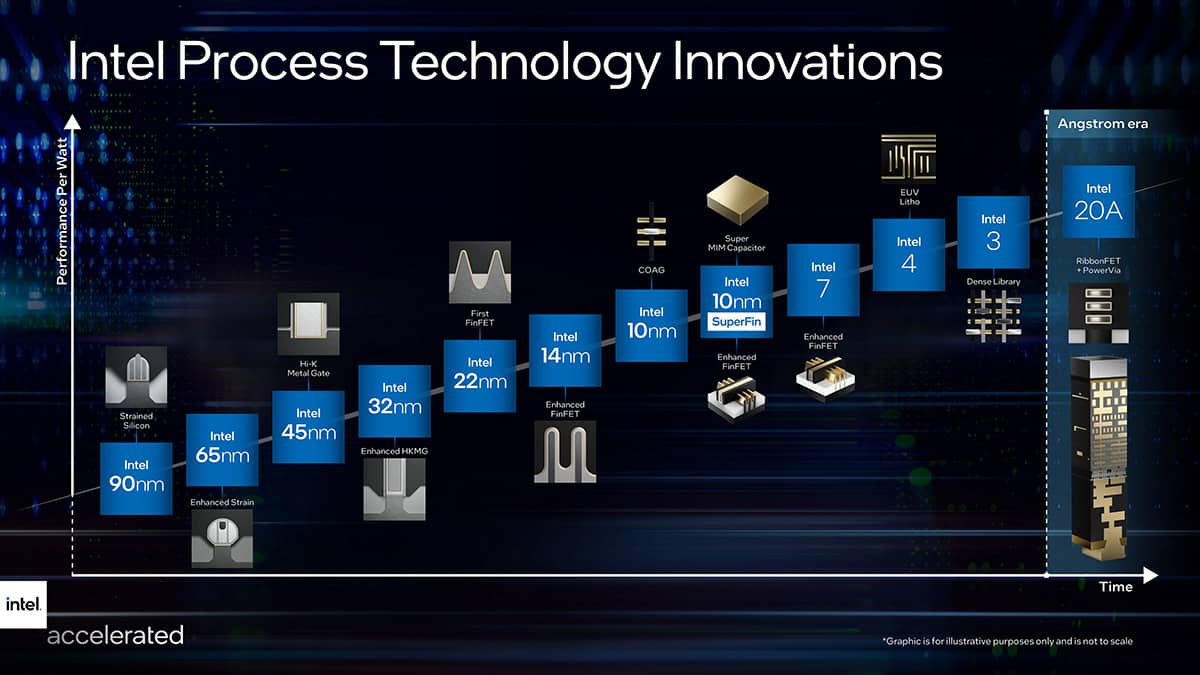

intel-process-technology-innovations-timeline
